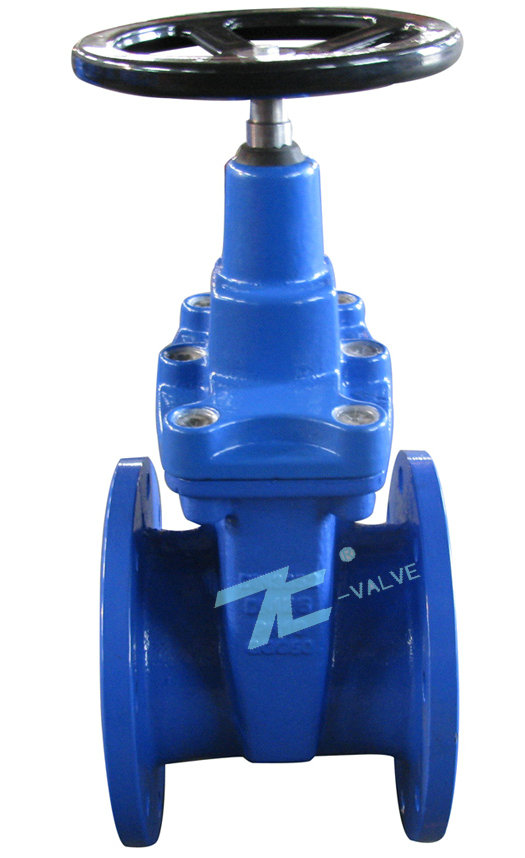

 产品名称:【软密封弹性座封闸阀】
 产品型号:RVCX


 咨询电话:13918712698 王工、洪工、陈工
 相关产品
 【软密封弹性座封闸阀】


软密封弹性座封闸阀|首龙闸阀系列产品|RVCX软密封弹性座封闸阀价格|TC品牌首龙闸阀上海首龙闸阀厂家
产品型号:RVCX
产品口径:DN50 ~ 600mm
产品压力:1.0MPa~ 1.6MPa
产品材质:球墨铸铁

软密封弹性座封闸阀用途:
       软密封弹性座封闸阀利用闸门整体包胶产生变形补偿作用达到良好的密封效果,克服了一般闸阀密封不良、漏水和生锈的现象,并具有开关轻巧、密封可靠、弹性记忆佳及使用寿命等显著优点。可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、冶金、能源系统等流体管线上作为截流装置使用。

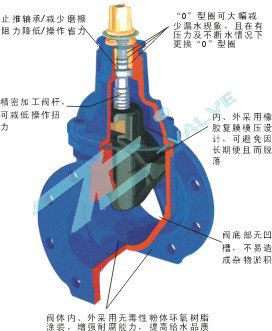

软密封弹性座封闸阀特点:
1、整体包胶:弹性座封闸阀的闸门采用整体包胶,其良好的覆盖性能与精确的几何尺寸,保证密封性能与使用寿命。
2、重量轻:阀体采用灰铸铁或球铁制成,重量轻,安装方便。
3、平底阀座:(软密封)弹性座封闸阀的底部采用与水管相同的平底式阀座设计,不产生杂物淤积,密封更可靠。
4、耐腐蚀:内腔采用无毒环氧树脂涂装,防止腐蚀和生锈,不但可供生饮,而且可用于污水系统。
5、三“O”密封:(软密封)弹性座封闸阀的阀杆采用三道O型环密封,摩擦阻力小,开关轻巧,不漏水。
软密封弹性座封闸阀技术参数:
压力等级:1.0、1.6MPa
阀体耐压:1.5、2.4MPa
密封试验:1.1MPa
工作温度:0~80℃
适用介质:水、气等

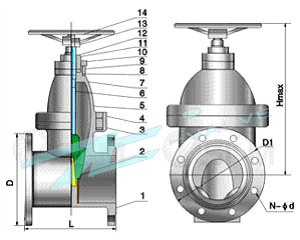

软密封弹性座封闸阀主要零件材料:

序号
名称
材料
1
阀体
球墨铸铁
2
阀门
球墨铸铁或外覆EPDN
3
螺栓
镀锌
4
密封圈
NBR
5
阀盖
球墨铸铁
6
阀杆
不锈钢
7
“O”形密封圈
NBR
8
止推垫
锡青铜
9
轴套
锡青铜
10
螺栓
镀锌
11
轴盖
球墨铸铁
12
防尘盖
NBR
13
手轮
铸铁
14
紧固螺母
镀锌

软密封弹性座封闸阀主要外形尺寸:

产品代号
公称口径
D
D1
N-Φd
L
H
1.0MPa
1.6MPa
1.0MPa
1.6MPa
1.0MPa
1.6MPa
RVC(H)X-0050
50
165
125
4-19
178
340
RVC(H)X-0065
65
185
145
4-19
190
370
RVC(H)X-0080
80
200
160
8-19
203
410
RVC(H)X-0100
100
220
180
8-19
229
450
RVC(H)X-0125
125
250
210
8-19
254
480
RVC(H)X-0150
150
285
240
8-23
267
550
RVC(H)X-0200
200
340
295
8-23
12-23
292
630
RVC(H)X-0250
250
405
350
355
12-23
12-28
330
750
RVC(H)X-0300
300
460
400
410
12-23
12-28
356
820
RVC(H)X-0350
350
520
460
470
16-23
16-28
381
980
RVC(H)X-0400
400
580
515
525
16-28
16-31
406
1010
RVC(H)X-0450
450
640
565
585
20-28
20-31
432
1270
RVC(H)X-0500
500
715
620
650
20-28
20-34
457
1270
RVC(H)X-0600
600
840
725
770
20-31
30-37
508
1390
产品备注:
RVXX表示非明杆式弹性座封闸阀
RREX表示明杆式电动操作装置
RVEX表示非明杆式附电动操作装置
PVXP表示省力装置
RVCX表示非明杆式附传动帽
RVCH表示非明杆式传动帽卧式操作装置
RRXX表示明杆式弹性座封闸阀
RVHX表示非明杆式附手轮
RVHH表示非明杆式附手轮卧
RRHX表示明杆式附手轮
RVHS表示非明杆式附信号显示器
