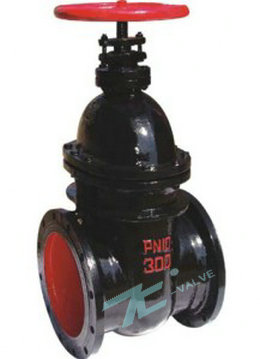

暗杆铸铁闸阀,介绍特点分类使用_上海首龙【TC品牌】闸阀 产品型号：Z45T
产品口径：DN50 ~ 700mm
产品压力：1.0MPa~ 1.6MPa
产品材质：铸铁|球墨铸铁
暗杆铸铁闸阀主要特点及用途：
1.结构紧凑、设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料、密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性楔式单闸板、刚性楔式单闸板和双闸板型号。
5.广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
暗杆铸铁闸阀执行标准：
设计制造：按GB/T12234-89的规定
结构长度：按GB/T12221-89的规定
法兰面尺寸：按JB79 GB/T9112-9131的规定
检查与试验：按JB/T9092-99 GB/T13927-92的规定
传动方式：手动、电动、齿轮传动
暗杆铸铁闸阀主要技术参数表： 型号 | 公称压力MPa | 试验压力MPa | 工作温度 | 使用介质 | 密封 | 强度 | Z45H-10 | 1.0 | 1.1 | 1.5 | ≤200℃ | 水、蒸汽、油 | Z45T-10 | Z45W-10 | ≤100℃ | 油品、煤气 |
暗杆铸铁闸阀主要零件材料表：
型号 | 阀体、阀盖、闸板 | 闸板 | 密封圈 | 阀杆螺母 | 阀 杆 | 填 料 | Z45H-10 | 灰铸铁、铸 钢 | 碳钢+合金钢 | 不锈钢、合金钢
| 青铜 | 碳钢、不锈钢 | 浸油石棉盘根 | Z45W-10 | 灰铸铁 | 灰铸铁 | 黄铜 | 碳钢 | Z45T-10 | 灰铸铁 | 灰铸铁+黄铜 | 黄铜 | 碳钢、黄铜 |

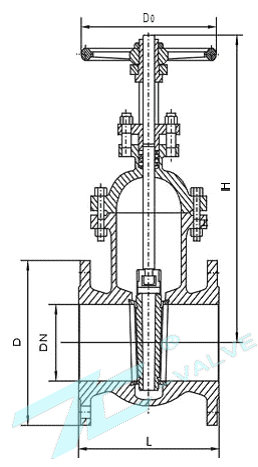

暗杆铸铁闸阀主要外形尺寸表：
公称通
DN(mm) | 尺寸(mm) | 重量
（kg） | L | D | D1 | D2 | b | Z-d | H | D0 | 50 | 180 | 160 | 125 | 100 | 20 | 4-18 | 345 | 180 | 17 | 65 | 195 | 180 | 145 | 120 | 20 | 4-18 | 376 | 180 | 20 | 80 | 210 | 195 | 160 | 135 | 22 | 4-18 | 417 | 200 | 27 | 100 | 230 | 215 | 180 | 155 | 22 | 8-18 | 460 | 200 | 50 | 125 | 255 | 245 | 210 | 185 | 24 | 8-18 | 525 | 240 | 70 | 150 | 280 | 280 | 240 | 210 | 24 | 8-23 | 567 | 240 | 95 | 200 | 330 | 335 | 295 | 265 | 26 | 8-23 | 705 | 320 | 150 | 250 | 380 | 390 | 350 | 320 | 28 | 12-23 | 800 | 320 | 200 | 300 | 420 | 440 | 400 | 368 | 28 | 12-23 | 886 | 400 | 280 | 350 | 450 | 500 | 460 | 428 | 30 | 16-23 | 968 | 400 | 360 | 400 | 480 | 565 | 515 | 482 | 32 | 16-25 | 1090 | 500 | 500 | 450 | 510 | 615 | 565 | 538 | 32 | 20-25 | 1175 | 500 | 590 | 500 | 540 | 670 | 620 | 585 | 34 | 20-25 | 1414 | 720 | 680 | 600 | 600 | 780 | 725 | 685 | 36 | 20-30 | 1593 | 720 | 951 | 700 | 660 | 895 | 840 | 800 | 40 | 24-30 | 1812 | 800 | 1950 |
