产品型号：J13W/H
产品口径：DN6 ~25mm
产品压力：10000Psi
产品材质：铸钢|不锈钢、等
内螺纹针形截止阀参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:内螺纹连接(NPT,G,Rc,Rp…)
3. 结构特征:锥面密封
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力: ≤10000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水,油,气及腐蚀性或非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

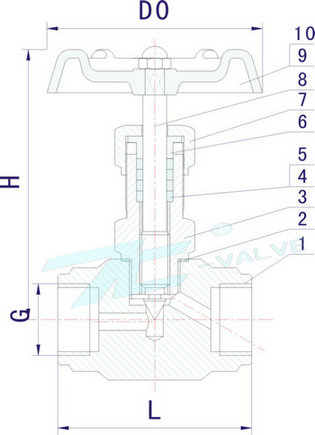

内螺纹针形截止阀尺寸表：
内螺纹针形截止阀主要零件材料/Materials of main parts 序号 NO. | 零件名称 Part name | 材质 Material | 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE | 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 7 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 8 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 9 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L | 10 | 带帽螺母Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公称通径 DN Nominal bore | G | H | L | D0 | J13W/H | DN6 | G1/4 | 90 | 60 | 63(60) | J13W/H | DN10 | G3/8 | 92 | 60 | 63(60) | J13W/H | DN15 | G1/2 | 98 | 65 | 63(70) | J13W/H | DN20 | G3/4 | 110 | 80 | 78(80) | J13W/H | DN25 | G1 | 125 | 90 | 100 | J13W/H | DN32 | G1-1/2 | 180 | 128 | 140(110) |
