 产品名称:角式针形阀
 产品型号:J24W/H


 咨询电话:13918712698 王工、张工、陈工
 相关产品
 角式针形阀
 角式针形阀


角式针形阀_介绍特点分类使用_上海首龙【TC品牌】阀门

产品型号:J24W/H
产品口径:DN6 ~25mm
产品压力:10000Psi
产品材质:铸钢|不锈钢、等
角式针形截止阀特性:
1. 制造标准: GB/T12224-2005 JB/T7747-1995
2. 连接形式:  外螺纹接管对焊连接
3. 结构特征:锥密封,活动阀瓣,直角式
4. 阀门检验和试验: GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃~+200℃
7. 适用介质:水,油,气等腐蚀性及非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

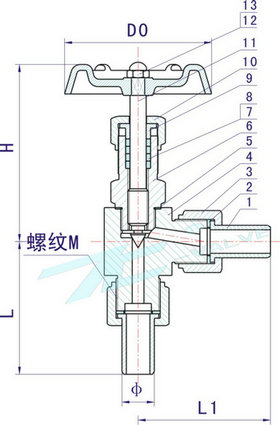

角式针形截止阀尺寸表:

角式针形截止阀主要零件材料/Materials of main parts

序号
NO.
零件名称
Part name
材质
Material
1
焊接接管 Weld tube
20# A105 SS304 SS304L SS316 SS316L
2
平垫圈Plain washer
PTFE RTFE
3
连接螺母 Connector Nut
20# A105 SS304 SS304L SS316 SS316L
4
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
5
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE
6
阀盖Bonnet
20# A105 SS304 SS304L SS316 SS316L
7
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
8
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
9
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
10
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
11
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
12
手轮 Handle
20# A105 SS304 SS304L SS316 SS316L
13
带帽螺母 Hooded Nut
20# A105 SS304 SS304L SS316 SS316L

ITEM NO.
公称通径 DN
Nominal bore
M
ø
L1
L
H
D0
J24W/H
DN6
M20*1.5
ø14
70
70
96
63
J24W/H
DN10
M24*1.5
ø18
80
80
115
78
J24W/H
DN15
M30*2
ø22
90
90
122
100
J24W/H
DN20
M36*2
ø28
110
110
156
110
J24W/H
DN25
M39*2
ø33
115
115
170
140
