 产品名称:卡套式针形阀
 产品型号:J91W/H


 咨询电话:13918712698 王工、张工、陈工
 相关产品
 卡套式针形阀


卡套式针形阀_介绍特点分类使用_上海首龙【TC品牌】阀门

产品型号:J91W/H
产品口径:DN6 ~25mm
产品压力:10000Psi
产品材质:铸钢|不锈钢、等
卡套式针形截止阀参数:
1. 制造标准:GB/T12224-2005 JB/T7747-1995
2. 连接形式:卡套式
3. 结构特征:锥面密封,活动阀瓣
4. 阀门检验及试验:GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃~+350℃
7. 适用介质:水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

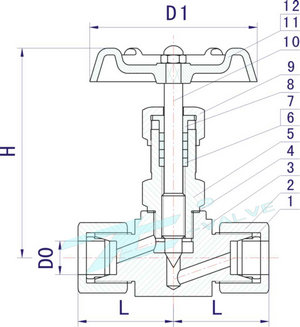

卡套式针形截止阀尺寸表:

卡套式针形截止阀主要零件材料/Materials of main parts

序号
NO.
零件名称
Part name
材质
Material
1
卡套 Ferrule & Ferrule Set
20# A105 SS304 SS304L SS316 SS316L
2
连接螺母 Connector Nut
20# A105 SS304 SS304L SS316 SS316L
3
阀体 Body
20# A105 SS304 SS304L SS316 SS316L
4
阀盖垫片 Bonnet Gasket
紫铜(Red copper) PTFE RTFE
5
阀盖Bonnet
20# A105 SS304 SS304L SS316 SS316L
6
填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
7
填料 Packing
PTFE 柔性石墨(Expanded Graphite)
8
填料压盖 Packing Gland
20# A105 SS304 SS304L SS316 SS316L
9
锁紧螺母 Lock Nut
20# A105 SS304 SS304L SS316 SS316L
10
阀杆 Stem
20# A105 SS304 SS304L SS316 SS316L
11
手轮 Handle
20# A105 SS304 SS304L SS316 SS316L
12
带帽螺母 Hooded Nut
20# A105 SS304 SS304L SS316 SS316L

ITEM NO.
D0
L
H
D1
J91W/H
ø8
38
92
ø70
J91W/H
ø10
38
92
ø70
J91W/H
ø12
39
92
ø70
J91W/H
ø14
40
94
ø70
J91W/H
ø18
42
100
ø80
