法兰式针型阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：J43W/H
产品口径：DN6-DN25
产品压力：10000Psi
产品材质：铸钢|不锈钢、等
法兰针型截止阀参数:
1. 制造标准: GB/T12224-2005 JB/T7747-1995 GB/T12235-2007
2. 连接形式: 法兰连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: GB/T13927-1992 JB/T9092-1999
5. 公称压力:≤10000Psi
6. 适用工作温度:-29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

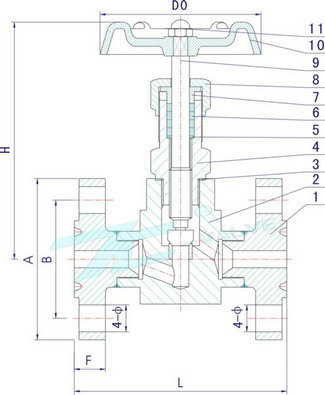

法兰针型截止阀尺寸表：
法兰针型截止阀主要零件材料/Materials of main parts 序号 NO. | 零件名称 Part name | 材质 Material | 1 | 法兰 Flang | 20# A105 SS304 SS304L SS316 SS316L | 2 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L | 3 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE | 4 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L | 5 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) | 6 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite) | 7 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L | 8 | 锁紧螺母 Lock Nut | 20# A105 SS304 SS304L SS316 SS316L | 9 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L | 10 | 手轮 Handle | 20# A105 SS304 SS304L SS316 SS316L | 11 | 带帽螺母 Hooded Nut | 20# A105 SS304 SS304L SS316 SS316L |
ITEM NO. | 公称通径 DN Nominal bore | A | B | C | F | N-ø | L | H | D0 | J43W/H | DN10 | 90 | 60 | 41 | 14 | 4-ø14 | 130 | 90 | 60 | J43W/H | DN15 | 95 | 65 | 46 | 14 | 4-ø14 | 132 | 90 | 60 | J43W/H | DN20 | 105 | 75 | 56 | 16 | 4-ø14 | 150 | 105 | 80 | J43W/H | DN25 | 115 | 85 | 65 | 16 | 4-ø14 | 150 | 120 | 100 |
