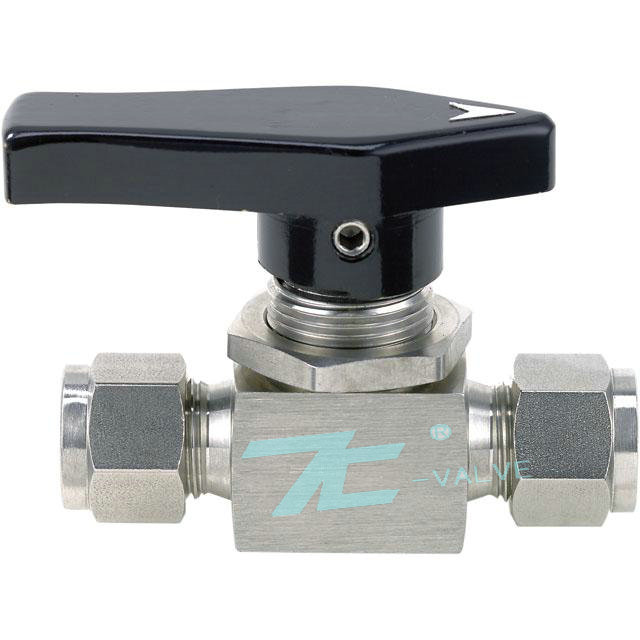

卡套式球塞阀,介绍特点分类使用_上海首龙【TC品牌】球塞阀
产品型号:Q91SAF 产品口径:DN6-DN25 产品压力:6.4mpa 产品材质:铸钢|不锈钢、等 卡套式球阀参数: 1、公称压力:≤6.4Mpa 2、适用温度:-20℃~65℃ 3、适用介质:水.油,气等 4、材质:20#,A105,SS304,SS316,SS316L. 5、连接形式:卡套连接. 卡套式球阀尺寸表:

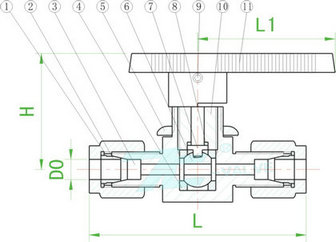

序号 |
零件名称 |
不锈钢 |
碳钢 |
1 |
螺帽 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
2 |
双卡组合 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
3 |
阀体 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
4 |
阀座 |
PTFE |
PTFE |
5 |
螺母 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
6 |
球 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
7 |
阀杆 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
8 |
阀杆填料 |
PTFE |
PTFE |
9 |
内六角螺钉 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
10 |
格兰螺母 |
SS304 SS304L SS316 SS316L SS321 |
20# A105 |
11 |
手柄 |
塑料 |
塑料 |
规格 |
D0 |
L |
L1 |
H |
DN3 |
Φ6 |
60 |
38 |
32 |
DN6 |
Φ8 |
65 |
38 |
42 |
DN10 |
Φ14 |
75 |
38 |
50 |
