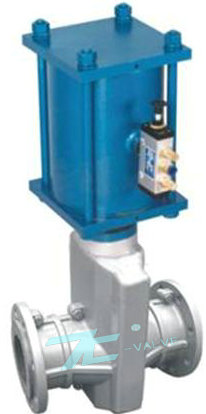

气动管夹阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：GJ641X
产品口径：DN25~DN300mm
产品压力：1.0MPa~1.6MPa
产品材质：铸铁|铝合金、等
GJ641X气动管夹阀简介：
一、气动管夹阀结构特点和工作原理：
气动管夹阀由气动装置，左右阀体，橡胶管套、大小阀杆、上下闸板、导柱等零件组成。当顺转手轮时，使大小阀杆同时带动上下闸板，压缩管套，进行关闭，反转即行开启，这样，闸板在导柱之间上下往复完成阀门开闭工作。另外，因橡胶管套承力，因此在开关时，操作人员旋转手轮时只要感到适量抵触，均己达到开闭极点，切勿尽力或多人辅助，禁用其他工具开闭。
二、气动管夹阀主要零部件材质： | 名称 | 材料 | | 阀体 | 铝合金、铸铁 | | 套管 | 橡胶 | | 阀杆 | 铸铜、碳钢 | | 压杆 | 球墨铸铁 | | 电动头 | 组合件 | | 托架 | 球墨铸铁 |

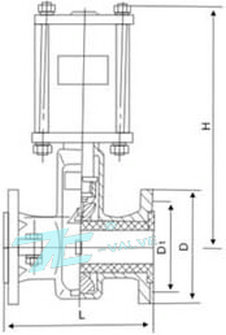

三、气动管夹阀主要外形尺寸：
公称通径 （DN） | 公称压力 （MPa） | 工作压力 （MPa） | L | L1 | D | D1 | Z-Φ | H | A | 重量 （kg） | 25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 | | | | 32 | 165 | 145 | ＊140 | 100 | 4-18 | | | | 40 | 190 | 157 | ＊150 | 110 | 4-18 | | | | 50 | 210 | 160 | 160 | 125 | 4-18 | | | | 65 | 250 | 199 | 180 | 145 | 4-18 | | | | 80 | 300 | 222 | 195 | 160 | 4-18 | | | | 100 | 350 | 250 | 215 | 180 | 8-18 | | | | 125 | 430 | 318 | 245 | 210 | 8-18 | | | | 150 | 500 | 350 | 280 | 240 | 8-23 | 1000 | 265 | | 200 | 0.4 | 0.4 | 650 | 446 | 335 | 295 | 8-23 | 1174 | 330 | | 250 | 800 | 516 | ＊395 | 350 | 12-23 | | | | 300 | 950 | 562 | ＊445 | 400 | 12-23 | | | | 采用标准设计与制造：Q/JBGN02 结构长度：Q/JBGN02 法兰连接尺寸：JB78（PN1.0MPa） |
