100A液压水位控制阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：100A
产品口径：DN80~DN300mm
产品压力：1.0MPa-2.5mpa
产品材质：铸铁|铸钢|不锈钢
100A液压水位控制阀产品简介：
100A液压水位控制阀是一种隔膜式调节水箱和水塔液面高度的阀门。阀门由一特殊强化尼龙膜片将其分为上下两个空室，当液面达到设定位置时，浮球导阀关闭，上腔压力大于下腔，阀门关闭，即停止供水；当液面下降超过预设位置，浮球导阀开启，上腔压力小于下腔压力，阀门开启，阀门向池内供水。角型定水位阀安装方便，可省去管道弯头，节省安装空间。该阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠，成本底。浮球可随水池的高度和距度安装。
100A液压水位控制阀工作原理：

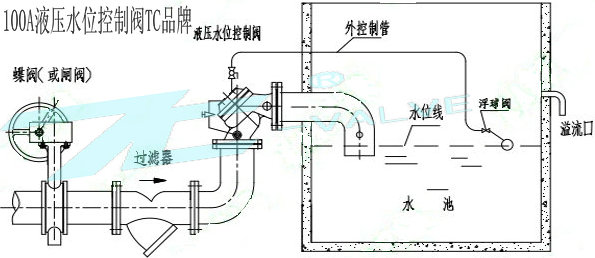

当水池或水箱内水位下降，浮球阀开启排水时，进水管内有压水将阀内活塞托起，密封面打开，阀门即开启供水。当水位上升到控制线时，浮球阀关闭．活塞下移将密封面钓闭，闭门停止供水。
100A液压水位控制阀主要技术性能： 型 号 | 公称压力 PN（Mpa） | 试验压力Ps（MPa） | 工作温度（℃） | 适用介质 | 壳体 | 密封 | 100A 100S | 1.0 | 1.5 | 1.1 | ≤80 | 水 |
100A液压水位控制阀主要零件材质： 零件名称 | 材质、牌号 | 阀体、阀盖 | 灰铸铁 HT200（或铜 ZH62） | 阀杆 | 不锈钢 2Cr13 | 阀瓣密封副、O型密封圈、膜片 | 丁晴橡胶 强化尼龙布+NBR | 阀瓣、压板 | 铸造黄铜 ZH62 |
100A、100S主要外型尺寸及连接尺寸表：
公称通径 DN(mm) | 中心距离高度 | 配浮球阀尺寸(in) | 法兰连接尺寸1.0MPa | 法兰连接尺寸1.6MPa | H | D | D1 | n-фd | D | D1 | n-d | 80 | 140 | 1/2〃 | 195 | 160 | 4-18 | 195 | 160 | 8-18 | 100 | 150 | 1/2〃 | 215 | 180 | 8-18 | 215 | 180 | 8-18 | 150 | 185 | 3/4〃 | 280 | 240 | 8-23 | 280 | 240 | 8-23 | 200 | 245 | 3/4〃 | 335 | 295 | 8-23 | 335 | 295 | 8-23 | 250 | 340 | 3/4〃 | 390 | 350 | 12-23 | 405 | 355 | 12-25 | 300 | 395 | 1〃 | 440 | 400 | 12-23 | 460 | 410 | 12-25 |
