GIQ-A气动高真空蝶阀,介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：GIQ-A
产品口径：DN450~DN800mm
产品压力：1.0MPa-1.6MPa
产品材质：铸钢|不锈钢
GIQ-A气动高真空蝶阀简介：
GIQ-A气动高真空蝶阀适用于高真空系统中用来接通或截止气流之用。该阀以压缩空气为动力，通过电换向阀改变气路方向，执行气缸推动，使固定在转动轴上的阀板旋转90°实现阀门的开启和关闭。适用的工作介质为空气和非腐蚀性气体。适用的工作介质为空气和非腐蚀性气体。
GIQ气动高真空蝶阀主要技术性能表： 适用范围(Pa) | 2x105～1.3x10-5 | 阀门漏率(Pa.L/S) | ≤1.3x10-6 | 介质温度（℃） | -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶) | 气源压力(MPa) | 0.4～0.6 | 法兰标准 | GB/T6070 | 安装位置 | 任意 | 电源电压 | 标准出厂：AC220V/50Hz
特殊指定：AC110V；DC24V；DC12V等 | 信号反馈 | 标准出厂：不带反馈信号
特殊指定：磁性开关DV/AC5～240V |

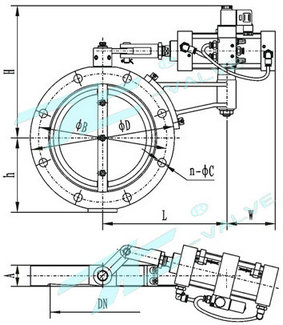

GIQ气动高真空蝶阀连接及外形尺寸表：注：通径DN≥500法兰连接为JB919标准
型号 | 通径(DN) | ΦD | ΦB | H | h | A | L | W | n-ΦC | GIQ-50A | 50 | 110 | 90 | 162 | 55 | 26 | 160 | 62 | 4-Φ9 | GIQ-63A | 63 | 130 | 110 | 172 | 66 | 32 | 180 | 81 | GIQ-80A | 80 | 145 | 125 | 178 | 74 | 8-Φ9 | GIQ-100A | 100 | 165 | 145 | 187 | 84 | 8-Φ12 | GIQ-125A | 125 | 200 | 175 | 208 | 102 | 35 | 207 | 86 | GIQ-150A | 150 | 225 | 200 | 220 | 114 | GIQ-200A | 200 | 285 | 260 | 256 | 146 | 45 | 236 | 100 | 12-Φ11 | GIQ-250A | 250 | 335 | 310 | 282 | 173 | 50 | GIQ-300A | 300 | 425 | 395 | 350 | 216 | 55 | 280 | 118 | 12-Φ14 | GIQ-400A | 400 | 510 | 480 | 392 | 259 | 60 | 304 | 130 | 16-Φ14 | GIQ-500A | 500 | 600 | 565 | 440 | 312 | 80 | 350 | 175 | 12-Φ18 | GIQ-600A | 600 | 710 | 670 | 525 | 366 | 100 | 360 | 212 | 12-Φ21 | GIQ-800A | 800 | 920 | 880 | 690 | 473 | 130 | 520 | 268 | 20-Φ21 |
