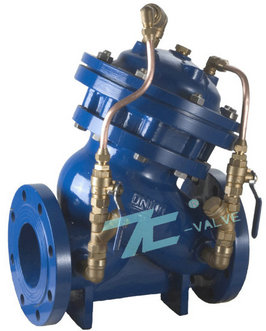

JD745X多功能水泵控制阀,介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：JD745X
产品口径：DN50mm-DN1800mm
产品压力：1.0MPa-2.5MPa
产品材质：铸钢|不锈钢
JD745X多功能水泵控制阀简介：

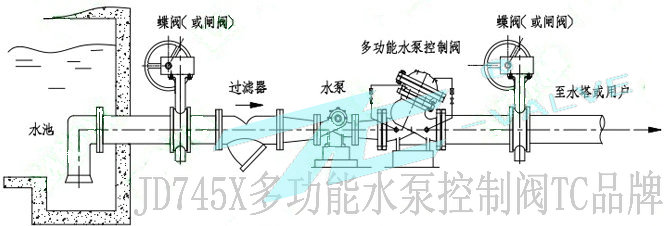

多功能水泵控制阀，本阀主要用于市政工程、高层建筑、工矿企业等领域的取水、送水潜水污水泵房的给排水系统中，融电动阀、止回阀及水锤消除器的功能于一体，有效的提高了安全可靠性，满足系统自动化的要求。具有速闭、缓闭以及吸能腔三种消除水锤的结构，且动作完全联锁，不会产生误动作。当水泵启动或关闭时，能利用阀门两端的介质及其压力差作为驱动介质和控制动力，使阀门自动按水泵操作规程的要求进行联动，且不受管路压力和流量波动影响。

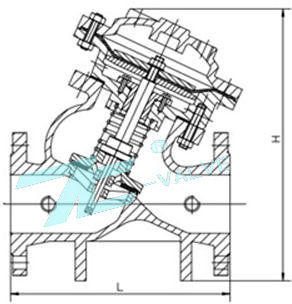

多功能水泵控制阀主要外形连接尺寸表：法兰连接尺寸按JB/T 78-1994、JB/T 79-1994
公称通径 DN | L | H 隔膜 | H 活塞 | D | D1 | Z-φ | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | 50 | 203 | 270 | 540 | 160 | 125 | 4-18 | 65 | 216 | 340 | 600 | 180 | 145 | 4-18 | 8-18 | 80 | 241 | 400 | 660 | 195 | 160 | 4-18 | 8-18 | 8-18 | 100 | 292 | 440 | 760 | 215 | 230 | 180 | 190 | 8-18 | 8-23 | 125 | 330 | 460 | 810 | 245 | 270 | 210 | 220 | 8-18 | 8-25 | 150 | 394 | 500 | 860 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | 200 | 457 | 640 | 880 | 335 | 360 | 295 | 310 | 8-23 | 12-23 | 12-25 | 250 | 533 | 680 | 950 | 390 | 405 | 425 | 350 | 355 | 370 | 12-23 | 12-25 | 12-30 | 300 | 610 | 820 | 1020 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 | 350 | 686 | 950 | 1100 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-34 | 400 | 762 | / | 1250 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 | 450 | 864 | / | 1350 | 615 | 640 | / | 565 | 585 | / | 20-25 | 20-30 | / | 500 | 914 | / | 1550 | 670 | 715 | / | 620 | 650 | / | 20-25 | 20-34 | / | 600 | 1067 | / | 1600 | 780 | 840 | / | 725 | 770 | / | 20-30 | 20-41 | / | 700 | 1150 | / | 1850 | 895 | 910 | / | 840 | 840 | / | 24-30 | 24-41 | / | 800 | 1300 | / | 2050 | 1010 | 1025 | / | 950 | 950 | / | 24-34 | 24-41 | / | 900 | 1450 | / | 2250 | 1115 | / | / | 1050 | / | / | 28-34 | / | / | 1000 | 1600 | / | 2500 | 1230 | / | / | 1160 | / | / | 28-34 | / | / | 1200 | 1800 | / | | 1455 | / | / | 1380 | / | / | 32-41 | / | / | 1400 | 2100 | / | | 1675 | / | / | 1590 | / | / | 36-48 | / | / | 1600 | 2250 | / | | 1915 | / | / | 1820 | / | / | 40-54 | / | / | 1800 | 2400 | / | | 2115 | / | / | 2020 | / | / | 44-54 | / | / |
