二通铸铁旋塞阀|介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：X43W-10
产品口径：DN15mm-DN300mm
产品压力：1.0MPa
产品材质：铸钢|不锈钢

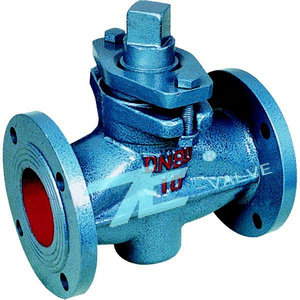

二通铸铁旋塞阀的简介：
旋塞阀是关闭件为柱塞形的旋转阀，通过旋转90°使阀塞上的通道口与阀体上的通道口相同或分开，实现开启或关闭的一种阀门。阀塞的形状可成圆柱形或圆锥形。旋塞阀最适于作为切断和接通介质以及分流使用，但是依据使用的性质和密封面的耐冲蚀性，有时也可用于节流。由于旋塞阀密封面之间运动带有擦拭作用，而在全开时可完全防止与流动介质的接触，故它通常也能用于带悬浮颗粒的介质。旋塞阀广泛地应用于油田开采、输送和精练设备中，同时也广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。
二通铸铁旋塞阀主要性能规范表：
型号 | 公称压力
PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | 壳体 | 密封 | X43W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
二通铸铁旋塞阀主要材料表： 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 | X43W-1.0 | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根
柔性石墨 |

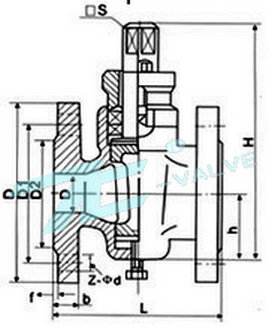

二通铸铁旋塞阀主要尺寸表：
型号 | 公称通径
DN（mm） | 尺寸（mm） | L | D |
D1 | D2 | f | b | z-φd | □s | h | H | X43W-1.0 | 15 | 80 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 14 | 26 | 99 | 20 | 90 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 14 | 34 | 124 | 25 | 110 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 17 | 38 | 133 | 32 | 115 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 18 | 45 | 152 | 40 | 150 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 26 | 55 | 212 | 50 | 170 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 28 | 74 | 260 | 65 | 220 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 32 | 82 | 295 | 80 | 250 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 40 | 95 | 327 | 100 | 300 | 215 | 180 | 155 | 3 | 26 | 8-φ18 | 45 | 135 | 425 | 125 | 350 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 54 | 154 | 482 | 150 | 400 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 62 | 172 | 512 | 200 | 450 | 335 | 295 | 265 | 3 | 24 | 8-φ23 | 75 | 195 | 605 | 250 | 530 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 85 | 230 | 660 | 300 | 580 | 440 | 400 | 368 | 4 | 30 | 12-φ23 | 100 | 263 | 760 |
