三通铸铁旋塞阀|介绍特点分类使用_上海首龙【TC品牌】阀门 产品型号：X44W-1.0
产品口径：DN25-DN300
产品压力：1.0MPa
产品材质：铸钢
三通铸铁旋塞阀的简介：
旋塞阀的通道有多种形式。常见的直通式主要用于截断流体。三通和四通式旋塞阀适用于流体换向旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。
旋塞阀主要优点如下：
1、适用于经常操作，启闭迅速、轻便。
2、流体阻力小。
3、结构简单，相对体积小，重量轻，便于维修。
4、密封性能好
5、不受安装方向的限制，介质的流向可任意。
6、无振动，噪声小。旋塞阀按结构形式可分为紧定式旋塞阀、自封式旋塞阀、填料式旋塞阀和注油式旋塞阀四种。按通道形式分，可分为直通式、三通式和四通式三种。
三通铸铁旋塞阀主要性能规范表：
型号 | 公称压力
PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | 壳体 | 密封 | X44W-1.0 | 1.0 | 1.5 | 1.1 | 煤气、油品 | ≤100 |
三通铸铁旋塞阀主要材质表： 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 | X44W-1.0 | 铸铁 | 铸铁 | 铸铁 | 油浸石棉盘根 |

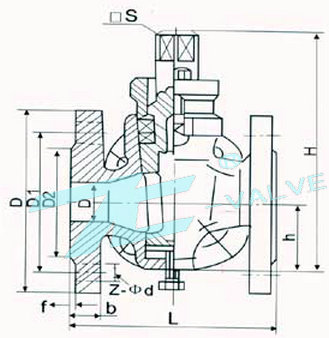

三通铸铁旋塞阀主要尺寸表：
公称压力
PN（MPa） | 公称通径
DN（mm） | 尺寸（mm） | L | D |
D1 | D2 | z-φd | □s | h | H | 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 | 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | 100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | 125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 |
