三通全铜法兰旋塞阀|介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：X44W-1.0T
产品口径：DN25-DN300
产品压力：1.0MPa
产品材质：铜
三通全铜法兰旋塞阀简介：
由于旋塞阀的关闭件是成柱塞形的旋转阀，通过旋转90o使阀塞上的通道与阀体上的通道相合或分开，达到启闭阀门的作用，所以旋塞阀最适用与快速启闭的场合；另外，由于旋塞阀结构特点所致，它主要用于切断和接通介质以及分配和改变介质流动方向的场合；但依据适用的性质和密封面的耐冲蚀性，有时也可应用于节流的场合；
另外，由于旋塞阀密封面之间运动带有擦拭作用，而且在全启时可以完全防止与流动介质的接触，故通常也能用于带悬浮颗粒的介质；旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀门可以获得两个、三个，甚至四个不同的流道，这样可以简化管道系统的设计，用一个替代几个阀，减少阀门的用量以及设备中需要 的一些连接配件。
旋塞阀广泛的应用于油田和气田的开采、输送和精练设备中；同时也广泛地应用于石油化工、化工、天然气、液化石油气、煤气、暖通行业以及食品工业、制药工业系统中。
无润滑式带衬套地旋塞阀，应用于石油化工、化工等行业，尤其用在不允许适用润滑剂地介质中。
三通全铜法兰旋塞阀主要性能规范表：
型号 | 公称压力
PN（MPa） |
试验压力PS（MPa） | 适用介质 | 工作温度（℃） | 壳体 | 密封 | X44W-1.0T | 1.0 | 1.5 | 1.1 | 水、蒸气、油品 | ≤100 |
三通全铜法兰旋塞阀主要材料表： 零件名称 | 阀体 | 塞子 | 填料压盖 | 填料 | X44W-1.0T | 铸铜 | 铸铜 | 铸铜 | 油浸石棉盘根 |

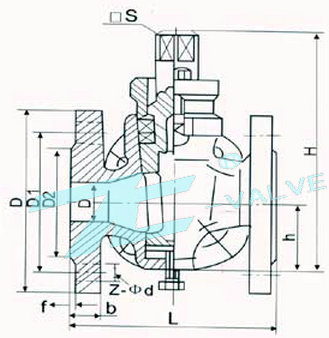

三通全铜法兰旋塞阀主要外形和连接尺寸表：
公称压力
PN（MPa） | 公称通径
DN（mm） | 尺寸（mm） | L | D |
D1 | D2 | z-φd | □s | h | H | 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 | 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | 100 | 300 | 215 | 180 | 155 | 8╳φ23 | 45 | 135 | 425 | 125 | 350 | 245 | 210 | 185 | 8╳φ23 | 54 | 154 | 482 | 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 |
