二通保温旋塞阀|介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：BX43W-1.0P/C
产品口径：DN20-DN300
产品压力：1.0MPa
产品材质：不锈钢|铸钢
二通保温旋塞阀简介：
旋塞阀的结构改进和强度计算旋塞阀是用带通孔的塞体做为启闭件，通过塞体与阀杆的转动实现启闭动作的阀门。旋塞阀结构简单，启闭迅速，流体阻力小。本文对钻井中使用的旋塞阀出现的问题进行了一些改进和强度计算。 旋塞阀的启闭件是一个有孔的圆柱体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。旋塞阀主要供开启和关闭管道和设备介质之用。旋塞阀阀门主要优点有：适用于经常操作，启闭迅速、轻便。流体阻力小。结构简单，相对体积小，重量轻，便于维修。密封性能好不受安装方向的限制，介质的流向可任意。无振动，噪声小。但钻井中使用的旋塞阀往往出现关闭后不容易打开的问题，本文就此问题进行了一系列的探讨和改进。 1在三种给定载荷作用下，拉伸载荷作用下的应力最高，安全系数最小。因此，拉伸载荷下的强度条件是主要矛盾。 2拉伸以常用旋塞阀材料40CrMnMo计算，安全系数为1.71>1.5，能够满足强度要求。 3拉伸载荷下旋钮孔口处的应力集中较大，在应力集中点都达到了材料的屈服极限，按照新的强度准则，应力集中点的最大值935.75MPa<2MPa，满足安定条件。 4在拉伸时内沟槽出的基准应力和应力也较大，但能够满足强度要求。在设计时应注意减小此处的应力集中。 5在给定扭转和内压载荷作用下，各危险截面的安全系数都很大，可以不考虑其强度问题。
二通保温旋塞阀主要性能规范表：
型号 | 公称压力
PN（MPa） |
试验压力PS（MPa） | 工作压力
P（MPa） | 适用介质 | 工作温度
（℃） | 壳体 | 密封 | BX43W-1.0P | 1.0 | 1.5 | 1.1 | 1.0 | 硝酸类等 | ≤250 | BX43W-1.0C | 1.0 | 1.5 | 1.1 | 1.0 | 非腐蚀、弱腐蚀 | ≤200 |
二通保温旋塞阀主要材料表： 零件名称 | 阀体、塞子 | 填料 | BX43W-1.0P
BX43W-1.0R |
不锈钢 | 石墨盘根+304 | BX43W-1.0C |
铸钢 |

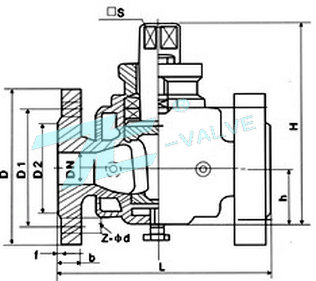

二通保温旋塞阀主要外形和连接尺寸表：
口径（DN） | L | D | D1 | D2 | z-φd | 20 | 90 | 150 | 105 | 75 | 55 | 4╳14 | 25 | 110 | 160 | 115 | 85 | 65 | 4╳14 | 32 | 115 | 190 | 135 | 100 | 78 | 4╳18 | 40 | 150 | 200 | 145 | 110 | 85 | 4╳18 | 50 | 170 | 220 | 160 | 125 | 100 | 4╳18 | 65 | 220 | 280 | 180 | 145 | 120 | 4╳18 | 80 | 250 | 300 | 195 | 160 | 135 | 4╳18 | 100 | 300 | 340 | 215 | 180 | 155 | 8╳18 | 125 | 350 | 245 | 210 | 185 | 8╳18 | 150 | 400 | 280 | 240 | 210 | 8╳23 | 200 | 450 | 335 | 295 | 265 | 8╳23 | 250 | 530 | 390 | 350 | 320 | 8╳23 | 300 | 580 | 440 | 400 | 368 | 8╳23 |
