三通保温旋塞阀|介绍特点分类使用_上海首龙【TC品牌】阀门
产品型号：BX44-1.0P/C
产品口径：DN20-DN300
产品压力：1.0MPa
产品材质：不锈钢|铸钢
三通保温旋塞阀简介：
      由于旋塞阀密封面之间运动带有擦拭作用，而且在全启时可以完全防止与流动介质的接触，故通常也能用于带悬浮颗粒的介质；旋塞阀的另一个重要特性时它易于适应多通道结构，以致一个阀门可以获得两个、三个，甚至四个不同的流道，这样可以简化管道系统的设计，用一个替代几个阀，减少阀门的用量以及设备中需要 的一些连接配件。
旋塞阀广泛的应用于油田和气田的开采、输送和精练设备中；同时也广泛地应用于石油化工、化工、天然气、液化石油气、煤气、暖通行业以及食品工业、制药工业系统中。
无润滑式带衬套地旋塞阀，应用于石油化工、化工等行业，尤其用在不允许适用润滑剂地介质中。
三通保温旋塞阀主要性能规范表：

型号	公称压力 PN（MPa）	试验压力PS（MPa）		工作压力 P（MPa）	适用介质	工作温度 （℃）
		壳体	密封
BX44W-1.0P	1.0	1.5	1.1	1.0	硝酸类等	≤250
BX44W-1.0C	1.0	1.5	1.1	1.0	非腐蚀、弱腐蚀	≤200

三通保温旋塞阀主要材料表：

零件名称	阀体、塞子	填料
BX44W-1.0P BX44W-1.0R	不锈钢	石墨盘根+304
BX44W-1.0C	铸钢

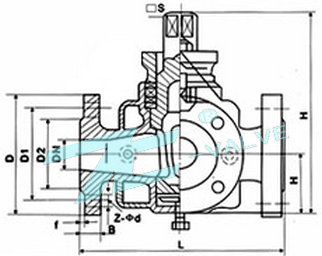

三通保温旋塞阀主要外形和连接尺寸表：

口径（DN）	L		D	D1	D2	z-φd
20	145	150	105	75	55	4╳14
25	145	160	115	85	65	4╳14
32	165	190	135	100	78	4╳18
40	180	200	145	110	85	4╳18
50	200	220	160	125	100	4╳18
65	220	280	180	145	120	4╳18
80	250	300	195	160	135	4╳18
100	300	340	215	180	155	8╳18
125	350		245	210	185	8╳18
150	400		280	240	210	8╳23
200	450		335	295	265	8╳23
250	530		390	350	320	12╳23
300	580		440	400	368	12╳23
