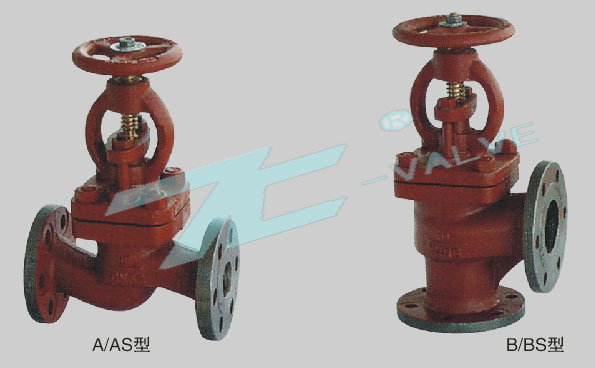

GB/T590-93船用法兰铸铁截止阀
Marine Cast Iron Flanged Globe Valves
GB/T591-93船用法兰铸铁截止止回阀
Marine Cast Iron Flanged Stop Check Valves

GB/T590-1993船用法兰铸铁截止阀性能规范 Technical Data

公称压力 Nominal Pressure(MPa)	公称通径 Nominal Diameter(mm)	适用介质 Applicable Medium
0.6	50～300	海水、淡水、滑油、燃油和 t≤220℃蒸汽 Sea water, Fresh water, Lubricanting oil, Fuel oil, t≤220℃ steam.
1.0	65～250
1 6	20～50

船用法兰铸铁截止阀主要零部件材质 Materials of Main Parts

零件名称 Parts Name	材料 Material
	名称 Name	牌号 Marks
阀体、阀盖 Body/Cover	灰铸铁 Gray Cast Iron	HT200
阀盘 Disc	铸锡青铜 Cast Tin Bronze	ZCuSn10Zn2
阀座 Seat	铸铝青铜 Cast Aluminum Bronze	ZcuA19Mn2
阀杆 Stem	铝青铜 Aluminum Bronze	CuA19Mn2

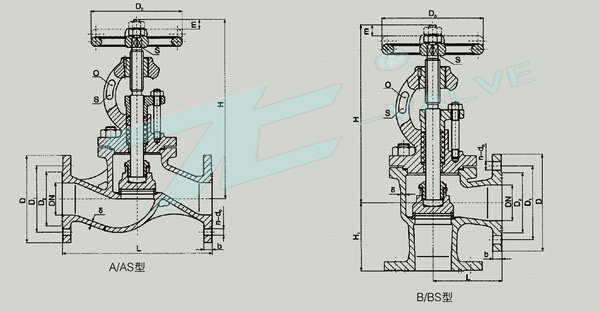

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions

公称 压力 PN (MPa)	公称 通径 DN (mm)	结构尺寸 Structure Dimension					壁厚 Thickness	法兰 Flange					螺栓 Bolt		手轮 Hand wheel		升程 Lift Range m	参考重量 Weight(kg)
		L		H≈		H1
		A型	B型	A型	B型	B型		D	D1	D2	d0	b	n个	Th	Do	S		A型	B型
1.0	65	290	1 15	310	277	115	9	155	123	104	15	15	6	M14	140	12	18	18.9	16.7
	80	310	125	345	304	125	9	170	138	118	15	15	8	M14	160	14	24	23.0	19.9
	100	350	150	374	325	135	10	190	158	138	15	15	8	M14	180	14	35	31.O	27.2
	125	400	175	426	366	155	10	215	183	164	15	15	10	M14	200	17	44	39.3	37.5
	150	480	180	482	410	160	11	240	208	190	15	16	12	M14	200	17	57	55.5	48.4
1.6	20	150	75	217	203	75	7	95	68	48	13	14	4	M12	80	8	7	5.7	5.1
	25	160	80	217	203	80	7	105	73	56	13	14	4	M12	80	8	7	6.0	5.6
	32	180	85	236	216	85	7	115	83	64	15	15	6	M14	100	9	9	7.0	6.9
	40	200	90	260	236	90	8	125	93	74	15	16	6	M14	120	11	11	9.2	8.5
	50	230	95	288	258	95	8	135	103	84	15	16	6	M14	140	12	14	11.9	11.3

PN0.6、1.0、1.6MPa的AS型、BS型基本尺寸 Dimensions

公称 压力PN (MPa)	公称 通径DN (mm)	结构尺寸 Structure Dimension					壁厚Thickness	法兰 Flange					螺栓 Bolt		手轮 Hand wheel		升程Lift Range m	参考重量Weight(kg)
		L		H≈		H1
		AS型	BS型	AS型	BS型	BS型		D	D1	D2	d0	b	n个	Th	Do	S		AS型	BS型
0.6	50	230	125	288	258	125	8	140	110	90	14	16	4	M12	140	12	14	12.2	12.2
	65	290	145	310	277	145	9	160	130	110	14	16	4	M12	140	12	18	19.2	17.7
	80	310	155	345	304	155	9	190	150	128	18	18	4	M16	160	14	24	23.8	21.7
	100	350	175	374	325	175	10	210	170	148	18	18	4	M16	180	14	35	34.5	32.3
	125	400	200	426	366	200, ,	10	240	200	178	18	20	8	M16	200	17	44	42.5	42.8
	150	480	225	482	410	225	11	265	225	202	18	20	8	M16	200	17	57	58.7	55.8
	175	540	225	557	489	225	11	295	255	232	18	22	8	M16	200	17	60	76.8	70.3
	200	600	275	621	549	275	11	320	280	258	18	22	8	M16	280	24	68	102.0	95.6
	250	730	325	721	623	325	13	375	335	312	18	24	12	M16	360	27	80	158.0	151.0
	300	850	375	794	691	375	13	440	395	365	22	24	12	M20	450	32	100	218.0	207.0
1.0	65	290	145	310	277	145	9	185	145	122	18	20	4	M16	140	12	18	21.6	20.1
	80	310	155	345	304	155	9	200	160	133	18	22	8	M16	160	14	24	26.0	23.9
	100	350	175	374	325	175	10	220	180	158	18	24	8	M16	180	14	35	35.0	32.8
	125	400	200	426	366	200	10	250	210	184	18	26	8	M16	200	17	44	44.3	44.6
	150	480	225	482	410	225	11	285	240	212	22	26	8	M20	200	17	57	62.7	59.8
	175	540	225	557	489	225	11	315	270	242	22	28	8	M20	280	24	60	80.3	73.8
	200	600	275	621	543	275	11	340	295	268	22	28	8	M20	360	27	68	106.0	99.6
	250	730	325	721	623	325	13	395	350	320	22	28	12	M20	450	32	80	160.0	153.0
1.6	20	150	95	217	203	95	7	105	75	58	14	16	4	M12	80	8	7	6.2	5.7
	25	160	100	217	203	100	7	115	85	68	14	16	4	M12	80	8	7	6.6	6.4
	32	180	105	236	216	105	7	140	100	78	18	18	4	M16	100	9	9	8.6	8.7
	40	200	115	260	236	115	8	150	110	88	18	18	4	M16	120	11	11	11.0	10.7
	50	230	125	288	258	125	8	165	125	102	18	20	4	M16	140	12	14	14.2	14.2
