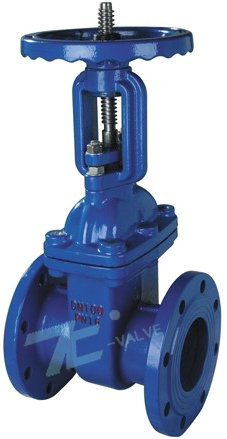

明杆式弹性座封闸阀简介：
RRHX明杆式弹性座封闸阀采用特种橡胶全包裹整体式弹性阀芯结构，和一般闸阀相比不存在漏水或生锈等现象。克服了它们普遍存在的密封不良、弹性疲劳、橡胶老化及密封副磨损生锈等缺陷。充分利用弹性密封产生微量变形的补偿作用达到良好的密封效果。可广泛用于供水、石化、冶金、船舶、食品医药及能源系统等流体管路上作为调节和截流装置使用。
明杆式弹性座封闸阀特点：
整体包胶：阀芯采用高性能橡胶和最新的硫化技术进行整体包覆，贴合紧密牢固，几何尺寸精确，密封可靠，使用寿命长。
重量轻：阀体球墨铸铁材料，重量较一般闸阀减轻25%，安装维修方便；阀门最大打开高度较一般闸阀低60mm～280mm，可安装有空间限制的场合。
平底式阀座：底部采用与管道相同的平底式阀座设计，不会产生杂物堆积，流道畅通无阻且密封可靠。
耐蚀性能：阀门内腔采用无毒环氧树脂粉末途装，内件采铜合金和不锈钢可防止腐蚀和生锈，不但可用于饮水、食品等系统，而且可用于污水或地下等系统中。
三“O”密封：阀杆上密封处采用O型圈密封，摩擦阻力小，开关轻巧不漏水

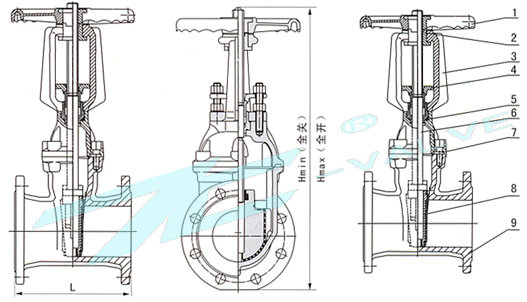

明杆式弹性座封闸阀主要零部件材料： NO. | 零件名称 | 材质 | 1 | 手轮 | 可锻铸铁 | 2 | 阀杆螺母 | 铜合金 | 3 | 支架 | 碳铸铁,球墨铸铁,铸钢 | 4 | 压盖 | 球墨铸铁,铸钢 | 5 | 密封圈 | 丁腈橡胶,三元乙丙 | 6 | 阀杆 | 不锈钢 | 7 | 中口垫 | 丁腈橡胶,三元乙丙 | 8 | 闸阀 | 球墨铸铁+三元乙丙或丁腈橡胶 | 9 | 阀体 | 灰铸铁,球墨铸铁,铸钢 |
明杆式弹性座封闸阀主要外型尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | Hmin（全关） | 313 | 332 | 372 | 424 | 497 | 562 | 680 | 837 | 948 | 1010 | 1220 | 1280 | 1480 | 1665 | Hmax（全开） | 355 | 375 | 415 | 476 | 540 | 600 | 720 | 875 | 990 | 1050 | 1245 | 1310 | 1560 | 1750 |
备注：1、RVXX表示非明杆式闸阀 RVHS表示非明杆式附信号显示器 RVEX表示非明杆式附电动操作装置 RVXP表示省力装置 RVCX表示非明杆式附传动帽 RVCH表示非明杆式附传动帽卧式操作装置 RRXX表示明杆式闸阀 RVHX表示非明杆式附手轮 RRHX表示明杆式附手轮 RREX表示明杆式附电动操作装置
2、为提高性能，本企业保留对产品和样品的修改权利，恕不另行通知。
3、本阀门结构长度按GB/T12221-2005-3标准。
