HS41X防污隔断阀简介：
HS41X倒流防止器（防污隔断阀）是根据目前国家标准供水设备，因回流造成严重污染情况；我单位引进国外先进技术自行研制开发的、安全可靠、防止饮用水回流污染的新疑水力控制阀们，以确保生活饮用的卫生和安全，以填补国内阀门领域的空白。
防污隔断阀结构：
防污隔断阀是在两个止回阀串联而成，第一、二级止回阀主要有阀体、阀盖、阀瓣、密封垫、弹簧等组成。普通型为两个止回阀串联而成，无安全排水。
HS41X防污隔断阀主要技术参数：
公称压力：1.0～2.5MPa
公称通径：50～600mm
适用介质：水
适用温度：0～80℃
法兰标准：GB／T l7241.6 GB／T 9113
试验标准：GB/T13927 API1598
HS41X防污隔断阀主要零部件材料表： | 序号 | 零部件名称 | 材质 | | 1 | 阀体 | 铸铁、球墨铸铁镕钢 | | 2 | 阀盖 | 铸铁球墨铸铁铸钢 | | 3 | 阀盘 | 球墨铸铁 | | 4 | 弹簧 | 不锈钢、铬钒钢 | | 5 | 放污阀 | 黄铜 |

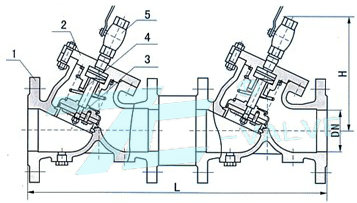

HS41X防污隔断阀主要连接外型尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | | L | 458 | 482 | 551 | 653 | 735 | 973 | 1008 | 1186 | 1340 | 1505 | 1670 | 1886 | 1986 | 2318 | | H | 210 | 235 | 264 | 308 | 356 | 400 | 503 | 595 | 705 | 705 | 905 | 910 | 921 | 1210 |
, , , , |
