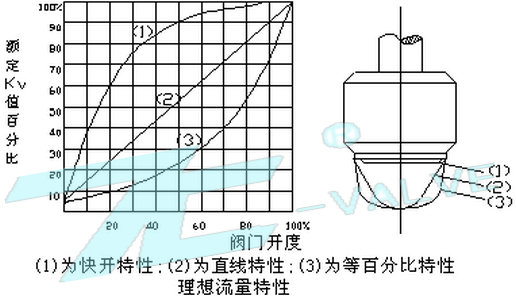

气动套筒调节阀,介绍特点分类使用_上海首龙【TC品牌】阀门 气动套筒调节阀简介: ZJHP(M)型气动单座(套筒)调节阀由气动多弹簧薄膜执行机构和低流阻直通单座阀(套筒阀)组成,单座阀阀体直通单座盖上导向结构,阀芯为柱塞型结构,与普通单座阀相比具有体积小,重量轻,流量大等特点适用于流量大,泄漏量要求严格的场合。ZJHM型精小型套筒与普通套筒阀相比,具有体积小1/3,重量轻1/3,流量大1/3的特点,广泛应用于要求噪音低、压差大的工业过程自动控制系统中。 一、阀体 阀体形式:直通单座(套筒)倒S型铸造型阀 公称通径:DN20~300mm 公称压力:PN1.6 4.0 6.4MPa 连接形式:法兰式按JB78-59 JB/T79.2-94凹式 材 料:HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12M02Ti 上 阀 盖:常温型-20~+200℃ 散热型-40~+450℃ 填 料: V型聚四氟乙烯、柔性石墨、不锈钢波纹管 二、阀内组件 阀芯型式:上导单座(套筒)柱塞型阀芯 流量特性:直线特性、等百分比特性或快开特性 材 料:1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 三、流量特性图
四、执行机构 形 式:多弹簧式薄膜执行机构 垫 片:橡胶石棉板、1Cr18Ni9Ti 膜片材料:丁睛橡胶夹增强涤纶织物 弹簧 范围: 20-100(40-200、80-240 、20-60 压缩弹簧:60Si2Mn 60-100) KPa 推 杆:2Cr13 供气 压力:0.14 0.16 0.28MPa 膜 盖:A3 气源 接头:内螺纹M10X1 衬 套:2Cr13 环境 温度:-30~+70℃ 阀作用型式:气一开式,气一关式
五、主要技术参数 公称通径(mm) | 阀座直径(mm) | 额定流量系数Kv | 额定行程(mm) | 薄膜有效面积cm2 | 固有可调比 | 环境温度℃ | 基本误差 | 回差 | 死区 | 额定流量系数 | 泄漏量 | 直线 | 等百分比 |
| |
|
|
|
|
六、ZJHP型气动单座调节阀允许压差 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力MPa | 公称通径(阀座直径)mm | 20 | 25
| 40 | 50 | 65 | 80 | 100 | 150 | 200 | 10 | 12 | 15 | 20 | |
|
|
气开 | |
|
|
1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围,可向厂方提出,采取适当的解决办法。 2、本表以阀门关位置为计算基础。因此其它位置会有更大的允许压差。 七、ZJHM型气动套筒调节阀允许压差表 开关方式 | 执行机构型号 | 弹簧范围KPa | 气源压力MPa | 公称通径(mm) | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
说明: 1、本表以标准规格执行机构为计算基础。如最大工作压差超出表列范围,可向厂方提出,采取适 当的解决办法。

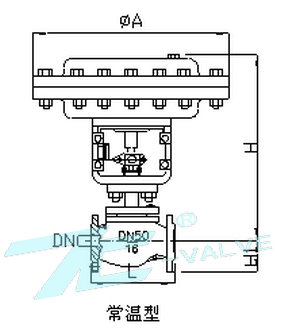

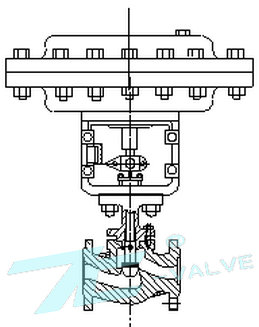

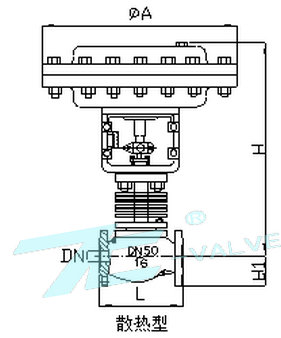

八、ZJHP/M型气动调节阀外形图
九、ZJHP/M型气动薄膜调节阀外型尺寸 公称通径
| L(mm) | H(mm) | H1(mm) | ФA(mm) | ANSI125FF ANSI150RF JIS10KFF.RF PN0.6、1.6
| ANSI300 JIS2030KRF PN4.0
| ANSI600 JIS40K.RF PN6.4
| 普通
| 高温 | PN6
| PN16 | PN40 | PN64 |
法兰连接尺寸 本产品的法兰连接尺寸符合国家标准GB9115.7-88、GB9115.9-88、PN64符合JB79-59。此连接尺寸与老产品的采用的JB78-59《铸铁法兰》,JB79-59《铸铁法兰》中的连接尺寸基本一致,可以套用,安装时不影响和老产品的更换。 JISB2001-1984 ANSIB16.5-1981 法兰连接:FF、PR、RJ和LG。
十、型号编制说明
十一、订货须知 |
