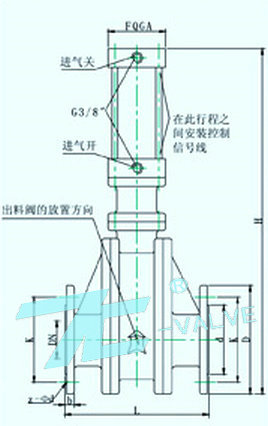

双闸气动耐磨陶瓷出料阀|介绍特点分类使用_上海首龙【TC品牌】阀门 AB型双闸气动耐磨陶瓷出料阀简介: 主要适用于发电厂干灰系统气、渣的进出料做启闭之用,也适用于矿山、造纸、石化等有磨损、腐蚀的粉尘、水、油、蒸汽等介质在管边上的启闭之用。PG双闸气锁耐磨陶瓷阀具有密封性能好、耐高温、耐磨性强、启动轻松、无卡灰及积灰现象、使用寿命长等特点。 1、PG双闸气锁耐磨陶瓷阀产品主体采用铸钢、铸铁、耐磨陶瓷组合而成。 2、填料采用氟橡胶和碳素纤维盘根。 3、执行机构公称压力为0.4~0.6Mpa,阀门公称压力为1Mpa 4、使用温度≤250℃ 5、通径为DN50~DN200,也可根据用户要求定制。 AB型双闸气动耐磨陶瓷出料阀的安装说明: 欢迎您选用本公司产品。为了延长使用寿命,提高工作效益,本阀门在安装时尽量做到直立安装。在条件不允许的情况下要45度装。如倒装或水平装的情况下,必须延长空送时间,避免阀体积灰。 本阀门返回迅号采用进口电感磁性开关二线制,通过负载本迅号线可适应直流,交流均可。“安装迅号见图” AB型双闸气动耐磨陶瓷出料阀安装、使用要点: 1、安装前应仔细阅读本说明、并核对阀门型号、通径及技术参数。 2、严禁装上阀门后施焊法兰,以免损坏阀门密封圈。管道自先预留的阀门安装距离应适当,法兰两边加垫片。 3、两管道中心与阀门通径中心应保持同轴,法兰面应平整,不允许法兰面有较大的偏斜,以保证阀门的夹紧和正常工作。拧紧螺栓应做到均匀对称。 AB型双闸气动耐磨陶瓷阀外形尺寸、连接尺寸以及配制执行器型号表:
通径mm |
连接尺寸 |
外形尺寸及配制执行器(mm) |
DN |
D |
D1 |
b |
Z-d |
L |
H |
FQGA |
50 |
160 |
125 |
15 |
4-Ф18 |
200 |
464 |
80﹡65 |
65 |
180 |
145 |
15 |
4-Ф18 |
220 |
516 |
80﹡80 |
80 |
195 |
160 |
16 |
8-Ф18 |
250 |
632 |
100﹡95 |
100 |
215 |
180 |
16 |
8-Ф18 |
280 |
725 |
125﹡115 |
125 |
245 |
210 |
18 |
8-Ф18 |
320 |
807 |
125﹡140 |
150 |
280 |
240 |
18 |
8-Ф22 |
360 |
905 |
160﹡165 |
200 |
335 |
295 |
20 |
8-Ф22 |
334 |
1120 |
200﹡220 |
, |
