HB-ITC自动垂直截油排水器简介:
   本产品根据油水密度不同的特点，依靠浮筒在油水介质中的浮力差实现截油排水。当沉砂井里有水，且达到一定高度时浮筒上浮，通过杠杆只要较小的力就能将减压阀打开，并使排水阀芯中的通气孔打开，水从排水阀流入出水筒内，实现减压，浮筒继续上浮，将排水阀打开，水从排水阀进入出水筒内，由出水筒排水。
    随着全国石油化工工业的发展和储油罐区的不断增加，安全防火和环境治理问题日益突出，罐区与外界隔绝和雨水排放之间的矛盾是长期以来未能解决的难题，过去一般采用手动阀门和盖板来控制排放雨水，下雨时开阀排水，天晴关阀，操作麻烦，雨天开阀后一般无人看守。若此时罐区发生了跑油事故，油品将流出罐区，用手动阀门排水还会将遗留地面上的油品随雨水冲洗而排放出来，既浪费油品又污染环境，同时容易产生火灾，国内数次重大油罐区火灾事故与油罐区排雨水跑油有关，给国家和人民的生命财产造成重大损失，为此，我公司根据目前石油化工工业储油罐区防火安全规范的要求，吸收国内外先进技术，结合我公司从事油水界面控制的经验积累而研制开发出了新一代HB型罐区自动截油排水器。本产品克服了原有产品的缺陷，实现了自动截油排水，很好地解决了储油罐区雨水排放的问题，杜绝罐区由于操作失误、脱岗或者控制设备失灵等引起的跑油事故发生。
    本产品满足GB50351－2005《储罐区防火堤设计规范》第38页3.2.8条要求的：“规范编制组在调研过程中发现，目前许多储罐区场地的雨水排放设备极不完善…储罐区堤内雨水排放的问题是有关安全的一个重要方面，为彻底解决这个问题，杜绝因此而带来的安全隐患，在规范上必须提出严格的要求——储罐区必须设置安全可靠的截油排水设备、绝对避免油流的外泄。”
    本产品符合GB50074－2002《石油库设计规范》和GB50160－92《石油化工企业设计防火规范》的规定。
HB-ITC自动垂直截油排水器工作原理:
   本产品根据油水密度不同的特点，依靠浮筒在油水介质中的浮力差实现截油排水。当沉砂井里有水，且达到一定高度时浮筒上浮，通过杠杆只要较小的力就能将减压阀打开，并使排水阀芯中的通气孔打开，水从排水阀流入出水筒内，实现减压，浮筒继续上浮，将排水阀打开，水从排水阀进入出水筒内，由出水筒排水。沉砂井内的介质是油时，浮筒下沉，通过杠杆将减压阀芯的通气孔闭合，进而将排水阀关闭，阻止油品外泄。当天气干旱沉砂井内无水时，排水阀自动保持关闭状态。当储油罐区排放系统介质是油水混合状态时，油水在沉砂井内分层，下部水由排水阀排出，油被截留在沉砂井内，只要收集沉砂井里的油即可。因此，实现了油品罐区截油排水完全自动化。
HB-ITC自动垂直截油排水器产品特点:
   1、本产品采用无背压的特殊设计结构，杠杆带动阀针移动，使阀芯内外压力一致，杠杆继续移动，针阀和阀门很灵活的一起开始排水，从而解决了减压阀与排水阀不同步的现象，克服了关闭不严的缺点，确保罐区安全；
   2、不需任何能源实现自动控制，安全、环保、经济；
   3、体积小、结构合理、无易损件、使用寿命长、不需补充水，使用维修方便；
   4、有水时自动开启，天旱无水时自动关闭，有油水混合物时实行油水自动分离，本设备24小时全天候工作，减轻了操作工下雨时开阀、天晴关阀的工作压力，杜绝了跑油事故的发生。
HB-ITC自动垂直截油排水器技术参数:
   1、工作压力：≤0.25MPa
   2、公称通径（mm）：DN200、DN250、DN300、DN350、DN400、DN500
   3、法兰标准：HG20592-2009
   4、适用介质密度：≤970kg/m³

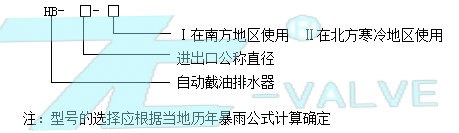

HB-ITC自动垂直截油排水器型号规格说明:

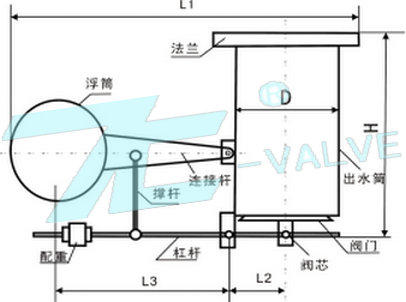

HB-ITC自动截油排水器产品结构:

HB-ITC自动截油排水器产品结构尺寸表:

HB-ITC自动截油排水器安装简介:
本产品直接安装在油品罐区沉砂井内，直接与排雨水管连接，详细尺寸参见中国石油化工集团的工业通用图“总图运输通用图集”SH104-2006《油品罐区水封阀安装图》。
  1、打开包装,按装箱单清点设备；
  2、先将出水筒法兰与排水管弯头下部法兰连接；
  3、将浮筒连接在出水筒上；
  4、安装阀芯和杠杆后连接浮筒与杠杆之间的撑杆；
  5、安装配重后即行投入使用；

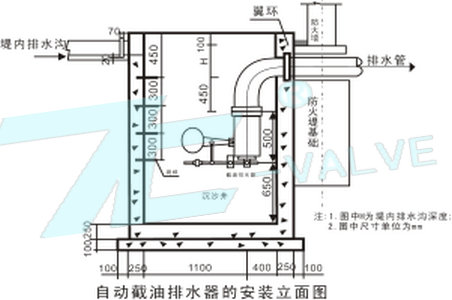

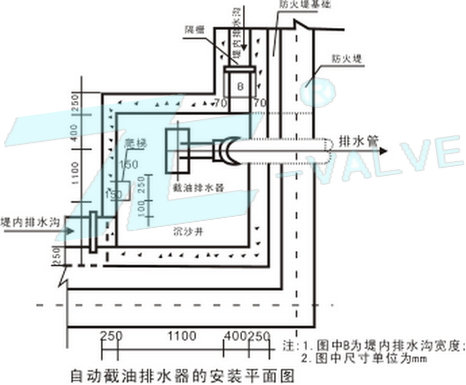

  6、请按以下视图安装：

, , , ,
