 产品名称:TCSL-N全自动自清洗过滤器
 产品型号:TCSL-N


 咨询电话:13918712698 王工、张工、陈工
 相关产品
 TCSL-N全自动自清洗过滤器


TCSL-N全自动自清洗过滤器|TC品牌|上海首龙阀门
TCSL-N系列全自动自清洗过滤器简介:
    过滤属于水的净化过程中不可缺少的处理手段,用于拦截水中的杂质,以净化水质或保护系统中其他设备的正常工作。普通网式过滤器因其过滤效果好、阻力小而广泛应用于水源过滤、工业循环水系统等领域,但其缺点是纳污量小、易受污物堵塞、清洗工作复杂,必须对设备进行拆卸才能实现对过滤部分的清洗,无法监控过滤器的状态,而且受人为因素影响比较大,使整个系统的自动化程度很低。全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水。该设备与以往的过滤器相比具有自动化程度高,处理量大,可自行清洗排污,并不间断供水,应用面广泛等优点。
TCSL-N系列全自动自清洗过滤器产品使用范围:
    TCSL-N全自动自清洗过滤器广泛适用于循环或非循环冷却水系统、热交换系统、中央空调系统、集中供暖系统、热水锅炉系统等,分别用来保护冷却设备、热交换装置、空调器、锅炉等。该设备适用行业面广,包括建筑、化工、电力、冶金、橡胶、造纸、轻纺、煤炭、食品等行业。
该设备要求流经过滤器的水温不可超过95℃。 入水水质要求:入水中悬浮物小于60mg/L,短时间允许悬浮物达到110mg/L。若水质达不到要求,需在过滤器入水口前加预处理。
TCSL-N系列全自动自清洗过滤器产品功能及特点产品功能:
    全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水。 全自动自清洗过滤器的清洗有两种控制方式:自动控制和手动控制,自动控制:自动控制有定时和压差两个方式。 在过滤时间定时器上设定过滤时间,当过滤时间到,启动排污,排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较,当系统压差达到设定压差时,过滤器也进行清洗排污,排污时间由排污时间定时器设定。排污时间到,停止清洗,系统恢复至其初始状态,为下一个过滤工序作好准备。手动控制:将操作面板上的手动/自动选择开关拨到手动位置,过滤器进行排污。 用户可根据需要选择两种控制方式,具体操作见后面的操作部分。
TCSL-N系列全自动自清洗过滤器产品特点:
   1、过滤精度默认为10微米,且从10至3000微米可选,过滤面积大,纳污量高,用户可根据实际工况定制。
   2、清洗方式简单,且清洗循环电子监控,可实现自动清洗排污。全自动自清洗过滤器控制系统中的各参数均可调节。
   3、设有电机过载保护,可有效保护电机。
   4、具有在清洗排污时不间断供水、无需旁路的特点,且清洗时间短,排污耗水量少,不超过总流量的1%。
   5、维修性强、安装拆卸简便易行。
   6、与用户管线的连接方式为法兰连接,法兰采用国标法兰,通用性强。
TCSL-N系列全自动自清洗过滤器产品型号说明:
     TCSL-N全自动自清洗过滤器的规格型号按进出水口的公称通径区分,常规产品有3、4、5、6、8、10、12、14、16、18、20、24共12种规格,公称压力均为 PN=1.6MPa 。 型号表示方法如下: BYJK-N□ □-□ 公称压力(MPa) 出入水口公称通径(英寸) 型号 全自动自清洗过滤器 型号示例:10英寸BYJK-N型全自动自清洗过滤器,公称压力为1.6MPa,表示为:BYJK-N10-1.6
TCSL-N系列全自动自清洗过滤器产品结构说明:

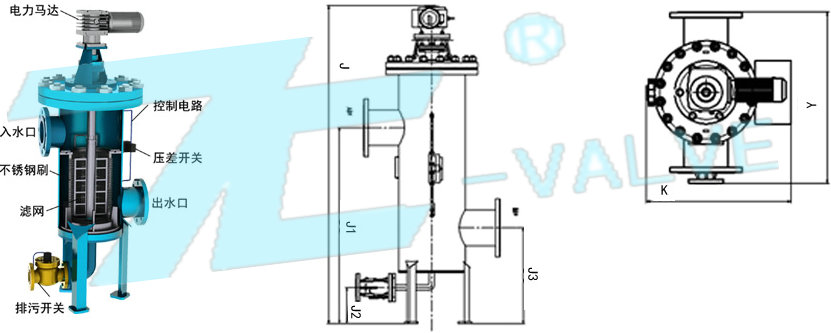

    结构见图1,采用机电一体化设计。 BYJK-N型系列全自动自清洗过滤器由驱动机构、控制管路(包括压差开关)、主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。 电控器、控制管路和排污阀构成过滤器的控制部分,用于实现自动清洗排污过程。 控制管路由压差开关、管接头、黄铜管等附件组成。 过滤器常规产品使用不锈钢转刷,也可根据不同的使用条件(水温、水质),选用其它材质的转刷。
TCSL-N系列全自动自清洗过滤器外型及安装尺寸表:

型号 管径 出入水口 J J1 J2 J3 Y K 过滤面积 处理水量 重量
  (inch) mm mm mm mm mm mm mm cm2 m3/h kg
TCSL-N03 3 80 1251 762 205 407 683 673 1175 45 87
TCSL-N04 4 100 1319 817 205 417 683 673 1377 65 106
TCSL-N05 5 125 1431 897 205 432 683 673 2105 105 132
TCSL-N06 6 150 1532 974 205 453 744 725 3024 150 197
TCSL-N08 8 200 1882 1201 205 554 820 777 5280 265 248
TCSL-N010 10 250 2148 1384 205 609 874 827 7877 410 360
TCSL-N012 12 300 2431 1597 205 746 939 908 11424 590 486
TCSL-N014 14 350 2736 1787 205 836 1026 1010 15562 800 653
TCSL-N016 16 400 3050 1972 205 931 1098 1111 20354 1050 165
TCSL-N018 18 450 3358 2162 205 1022 1199 1213 25761 1320 814
TCSL-N020 20 500 3696 2375 205 1075 1288 1250 31976 1630 920
